78810 - HSSECo5 HARDOX®-Senker ENORM+
78830 - Hartmetall
Senkwinkel 90°

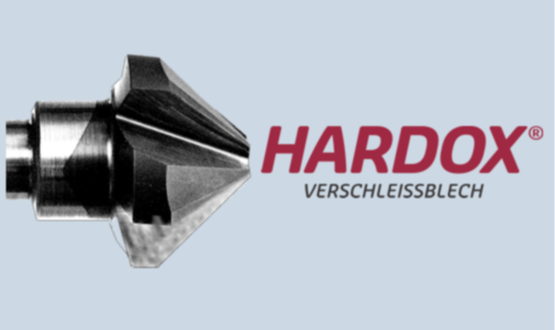

> Kegel- und Entgratsenker mit 90° Senkwinkel
> EU-patentierte Schneidengeometrie
> Mehrschneider
> 78810: HSSECo5 für HARDOX® 400/450, Creusabro. Inconel,
Hastelloy, Monel, Titan und Titanlegierungen
> 78830: VHM - zusätzlich für HARDOX® 500, Mangan-Hartstahl,
gehärtete Stähle bis HRC60
Kegelsenkungen nach DIN 74AF (mittel) & DIN 74BF (fein)
| Ø mm | Artikel-Code HSSECo5 |
Artikel-Code VHM |
Spiegel Ø mm |
Gesamt- Länge mm (VHM) |
Schaft-Ø mm (VHM) |
Senkung DIN 74AF |
Senkung DIN 74BF |
|---|---|---|---|---|---|---|---|
| 10,40 | 78810.1040 | 78830.1040 | 4,0 | 50 (46) | 6,0 (8,0) | M5 | |
| 12,40 | 78810.1240 | 78830.1240 | 4,0 | 56 | 8,0 | M6 | |
| 16,50 | 78810.1650 |
78830.1650 | 4,5 | 60 | 10,0 | M8 | |
| 20,50 | 78810.2050 | 78830.2050 | 5,0 | 63 | 10,0 | M10 | |
| 25,00 | 78810.2500 | 78830.2500 | 5,5 | 67 | 10,0 | M12 | |
| 31,00 | 78810.3100 | 78830.3100 | 6,0 | 71 | 12,0 | M16 |
Abweichende Durchmesser und Senkwinkel auf Anfrage.
Schnittgeschwindigkeiten und Vorschubwerte werden jedem Werkzeug beigelegt.
Nachschärfen der Werkzeuge aufgrund EU-Patent nur durch unser Werk durchführbar !
