Senkwinkel 90°
HSS-M2/HSSECo5

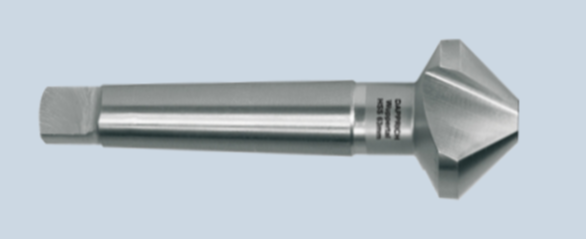

> Kegel- und Entgratsenker mit 90° Senkwinkel
> 3 Schneiden mit MK-Schaft
> Hergestellt aus HSS-M2 Material/ Hergestellt aus HSSECo5-Material
> Nutenform: V-Nuten
| Ø mm | HSS-M2 Artikel-Code | Spiegel Ø mm |
Gesamt- Länge mm |
MK-Schaft Größe |
Senkung DIN 74AF |
Senkung DIN 74BF |
|---|---|---|---|---|---|---|
| 16,50 | 78020.1650 | 3,2 | 85 | 1 | M8 | |
| 20,50 | 78020.2050 | 3,5 | 100 | 2 | M10 | |
| 25,00 | 78020.2500 | 3,8 | 106 | 2 | M12 | |
| 28,00 | 78020.2800 | 4,0 | 112 | 2 | M14 | |
| 31,00 | 78020.3100 | 4,2 | 112 | 2 | M16 | |
| 34,00 | 78020.3400 | 4,5 | 118 | 2 | M18 | M18 |
| 37,00 | 78020.3700 | 4,8 | 118 | 3 | M20 | |
| 40,00 | 78020.4000 | 10,0 | 140 | 3 | M20 | |
| 50,00 | 78020.5000 | 14,0 | 150 | 3 | ||
| 63,00 | 78020.6300 | 16,0 | 180 | 4 | ||
| 80,00 | 78020.8000 | 22,0 | 190 | 4 | ||
| 100,00 | 78020.9999 | 28,0 | 200 | 4 |
| Ø mm | HSSEco5 Artikel-Code | Spiegel Ø mm |
Gesamt- Länge mm |
MK-Schaft Größe |
Senkung DIN 74AF |
Senkung DIN 74BF |
|---|---|---|---|---|---|---|
| 16,50 | 78320.1650 | 3,2 | 90 | 1 | M8 | |
| 20,50 | 78320.2050 | 3,2 | 94 | 1 | M10 | |
| 25,00 | 78320.2500 | 3,2 | 105 | 2 | M12 | |
| 28,00 | 78320.2800 | 3,5 | 112 | 2 | M14 | |
| 31,00 | 78320.3100 | 3,5 | 112 | 2 | M16 | |
| 34,00 | 78320.3400 | 4,5 | 133 | 2 | M18 | M18 |
| 37,00 | 78320.3700 | 4,5 | 145 | 2 | M20 | |
| 40,00 | 78320.4000 | 4,5 | 160 | 3 | M20 | |
| 50,00 | 78320.5000 | 5,0 | 168 | 3 | ||
| 63,00 | 78320.6300 | 10,0 | 182 | 3 | ||
| 80,00 | 78320.8000 | 14,0 | 229 | 4 | ||
| 100,00 | 78320.9999 | 40,0 | 185 | 4 | ||
| 125,00 | 78320.1250 | 50,0 | 192 | 4 |
