► Werksnorm
► HSS, TiALN‐beschichtet
► XXL‐Stufenlänge 10 mm
► Bohr‐Ø in den Nuten gelasert
► 4 Schneiden, spiralgenutet
► Spezialschaft verhindert Rutschen im Bohrfutter
► Community‐Code 8207.5060
geschliffene Industriequalität

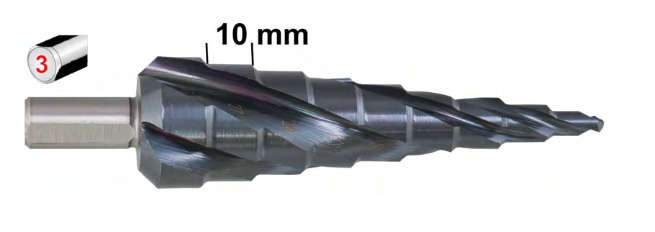

Typ 08048 ‐ Stufenbohrer mit extra großer Stufenhöhe von 10 mm. Type 4217 mit speziellen
Kernlochdurchmessern für metrische Regelgewinde von M5‐M18. Type 6310 für Standard‐
Anwendungen bis 30 mm
EN ‐ Step drills with extra large cutting depth per size of 10 mm. Type 4217 with core‐
diameters for metric coarse threads from M5‐M18. Type 6310 for standard‐applications up
to 30 mm Ø.
FR ‐ Foret étagé avec hauteur d'étage extra‐large de 10 mm. Type 4217 avec diamètres de
trou spéciaux pour filetages métriques standard de M5 à M18. Type 6310 pour applications
standard jusqu'à 30 mm.
| BestNr B | Type | max. Materialstärke mm |
l1 mm | d2 mm | Z |
| 08048.4217 | 4217 | 10 | 115 | 10 | 4 |
| Kernloch-Ø | für Gewinde | ||||
| 4,2 mm | M5 | ||||
| 5,0 mm | M6 | ||||
| 6,8 mm | M8 | ||||
| 8,5 mm | M10 | ||||
| 10,2 mm | M12 | ||||
| 12,0 mm | M14 | ||||
| 14,0 mm | M16 | ||||
| 17,5 mm | M18 | ||||
| 08048.6310 | 6310 | 10 | 135 | 12 | 4 |
| 6 ‐ 9 ‐ 12 ‐ 15 ‐ 18 ‐ 21 ‐ 24 ‐ 27 ‐ 30 mm | |||||
